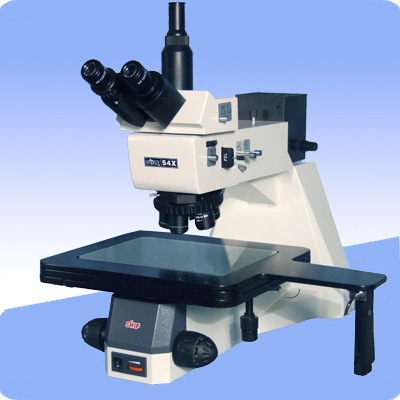

上光六厂三目金相显微镜54X

价格:52000元

运费说明:

品牌:上光六厂|SOIF

型号:54X

联系我们

电话:021-63049771

传真:021-63020690

QQ:57370646

微信:

产品详情

上光六厂三目金相显微镜54X


产品说明

1、54X工业检测显微镜配有大移动范围的载物台、落射照明器、平场无限远长工作距离明暗场物镜、大视野目镜,其采用了优等的无限远校正光学系统,图像清晰,衬度好,是针对半导体工业、硅片制造业、电子信息产业、冶金工业开发的,作为高级工业显微镜使用,可选配暗场和DIC微分干涉装置进行明暗场、微分干涉的观察,广泛用于工厂、研究机构、高等院校对硅片、电路基板、裂缝探究、精密模具的监测分析。

2、该显微镜配有三目镜管可选配摄像装置和摄影装置,并连接电脑再配置测量软件或金相图像分析软件,便可成为一台微机型工业检测显微镜。总放大倍数:50X-400X


产品特征
1、采用当今最为先进的无限远光学系统
2、采用大工作台和无限远长距平场物镜,适合大工件的检查
3、采用大视野目镜和无限远长距平场物镜顶级配置,视场平坦并且清晰
4、采用落射照明装置。内置偏光装置,视场光栏,孔径光栏, 12V100W卤素灯,亮度均匀可调
5、三目镜筒可自由切换目视观察与显微摄影,摄影可100%通光,适合低照度拍摄,可接多种摄像装置


显微镜技术参数:

名称技术参数
平场目镜大视野WF10XΦ25mm
平场分划目镜WF10X/Φ20mm (0.1格值)
无穷远长工作距离平场物镜(放大倍数/数值孔径/工作距离)
PL5X/0.10/29.4、 PLL10X/0.25/16、PLL20X/0.40/10.6、PLL40X/0.60/5.4
总放大倍数50X-400X
三目观察头:30°倾斜
物镜转换器:五孔带DIC、明暗场插孔
粗微调调焦范围:30mm,粗微动同轴调焦, 微动格值0.002mm
载物台:双层移动平台 尺寸350X310mm  移动范围: 250X250mm
玻璃平台:尺寸268×198mm    移动范围:250×250mm
载物台移动:具有快速手推功能,可实现快速到位
偏光装置检偏镜可360°转动,起偏镜、检偏镜均可移出光路
DIC、暗场装置(选配)DIC、暗场插件均可移出光路
落射照明:亮度可调 卤钨灯泡 12V100W 落射照明器带视场光栏、孔径光栏
仪器重量净重35kg 毛重40kg
仪器尺寸仪器尺寸40X50X47(cm) 包装尺寸59X49X53 (cm)






















选购件技术参数:

名称技术参数
摄像头
①日本JVC摄像头+图像采集卡
具有单张、定时、连续采集图像,连接多媒体,打印输出等功能
②数字摄像头130万、200万、320万、500万像素
具有单张、定时、连续采集图像,显示比例尺,测量等功能,可以连接多媒体、打印、EMAIL等多种方式输出。
③数码相机+基本测量管理软件
1500万像素佳能单反相机,具有实时采集图像,图像融合,显示比例尺,测量等功能,可以连接多媒体,打印,EMAIL等多种方式输出
图像分析软件

①专业定量金相分析软件UV-MA
包含多达400多项完全符合GB、YB、JB、ASTM等标准自动评级项目,具有对金相图像进行自动评级、图谱比对、定标测量、定倍打印、查看图谱、输出报表和图像融合等多种功能。

②矿相分析软件UV-K
通过对显微图像的优化着色处理及测量来对矿相进行定量分析。可单张、连续采集;可显示标尺;可对显微图像进行长度、角度、半径、周长、面积等多种测量;可以连接多媒体、打印、EMAIL等多种方式输出。

③金相分析软件UV-ME
界面清晰、操作简单、基本功能齐全,价格合理,同时又可为根据用户的需求免费加装十项符合国家GB和行业JB/YB标准的金相分析项目。可单张、连续采集;可显示标尺;可对显微图像进行长度、角度、半径、周长、面积等多种测量;可以连接多媒体、打印、EMAIL等多种方式输出。
④基本测量管理软件UV
可单张、定时、连续采集;可显示标尺、放大倍数;可对显微图像进行长度、角度、半径、周长、面积等多种测量;可以连接多媒体、打印、EMAIL等多种方式输出。
摄像接口
摄像头接口:1X、0.5X
数码相机接口:1X、2.5X/4X
DIC、微分干涉装置DIC、微分干涉插件
物镜平场消色差物镜:60X
标尺物镜测微尺0.01mm
目镜测微尺:0.1尺形、0.05尺形、0.5网形、0.2网形、0.1坐标形
